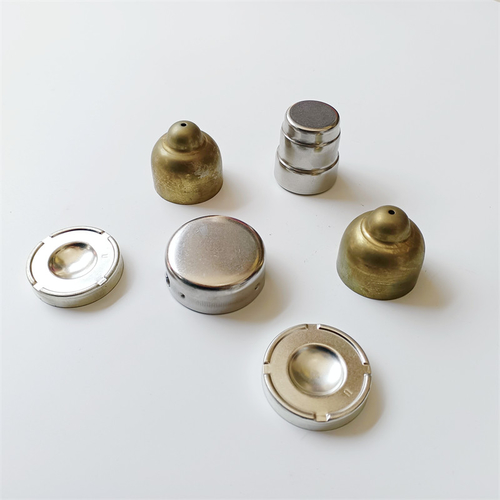

Las piezas de dibujo son objetos obtenidos estirando y deformando las hojas por el equipo mecánico. Ahora introduciremos los estándares de producción de piezas de dibujo.
1. El fondo del superficie de la primero-pared, y la superficie de la pared de la parte que embute en profundidad, y el radio de la esquina de las cuatro esquinas de la parte rectangular deben ser apropiados. mm2rd1, mm5.1r2d.
2. La forma de la parte estirada debe ser simple y simétrica, y debe ser estirada al mismo tiempo tanto cuanto sea posible.
3. Para las partes que necesitan ser estiradas muchas veces, en la premisa de asegurar la calidad superficial requerida, los rastros que se pueden producir en las superficies internas y externas deben ser permitidos.
4. En la premisa de asegurar los requisitos de la asamblea, la pared lateral de la pieza de la embutición profunda se debe permitir tener cierta cuesta.
5. Las dimensiones de las piezas embutidas en profundidad se deben marcar con sus dimensiones externas o internas, y las dimensiones internas y externas no se deben marcar al mismo tiempo. Con las piezas que embuten en profundidad trapezoidales, la dimensión en la dirección de la altura se debe basar generalmente en la parte inferior. Si la parte superior es la prueba patrón, la dimensión de la altura no es fácil de garantizar.
6. La distancia del agujero en la parte inferior o del reborde del pedazo de la embutición profunda a la pared lateral debe ser apropiada.
